Bahtinov-Maske

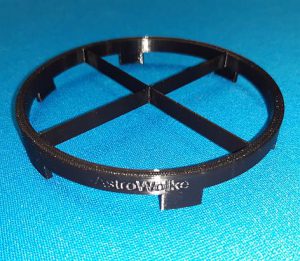

Um die Fokussierung am Askar 135 zu vereinfachen, welches häufig als Leitrohr dient, wurde zu Testzwecken eine Bahtinov-Maske mit CAD gezeichnet und per 3D-Druck hergestellt. Ähnlich wie bei der Spike-Maske erzeugt die Bahtinov-Maske eine Beugungsstruktur. In diesem Fall einen großen hellen Spike (untere Hälfte der Maske) und 2 Kleinere (obere Hälfte).

Beim ersten Blick mit der Guiding-Kamera, hier in der AsiAir Plus als Hauptkamera im Fokusmodus, zeigte sich folgendes Bild. Die Beugungsstruktur mit den 3 Strahlen ist gut zu erkennen.

Bahtinov_1

In der vergrößerten Ansicht der Fokussierhilfe ist zu erkennen, dass die Strahlen sich nicht in einem Punkt schneiden und versetzt sind.

Bahtinov_2

Durch Fokussierung lassen sich die 3 Strahlen übereinander bringen.

Bahtinov_3

Als Resultat entstehen im GuidingModus runde und scharfe Sterne, was gut am Guide Star in der rechten oberen Ecke zu sehen ist. Das Guiding verbesserte sich in diesem Fall durch die Fokussierung deutlich.

Bahtinov_5

Fazit:
Die Beugungsstruktur ist sicherlich nicht perfekt und könnte durch Anpassung der Gitterstruktur der Maske verbessert werden….dennoch ist diese Maske für die Verwednung zum Guiding sehr gut geeignet.
